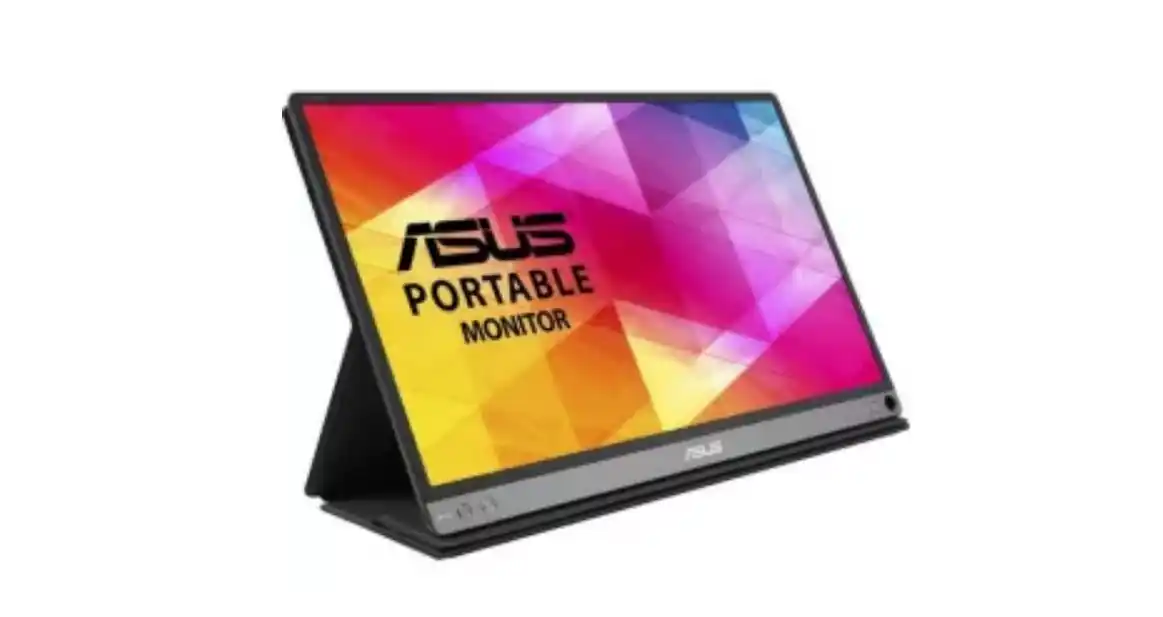

随着USB Type-C接口的普及，越来越多的手机和笔记本电脑都支持通过C接口输出视频。这个小巧而精密的接口，大有把传统的HDMI和DisplayPort接口取而代之的架势。特别是usb4的推出，更是为USB TYPE-C接口一统有线接口形态奠定了基础。 在这样的背景下，显示器和电视机采用USB Type-C接口就成为了必然。那么怎样来设计基于USB-C接口的显示器和电视机才能具有更好的兼容性，并通过认证呢？下面让我们来抽丝剥茧的对显示器过渡到USB Type-C接口的设计过程进行阐述。 第一种形态，单USB-C接口的便携显示器。 在USB-IF协会发布USB Type-C标准后，第一个推出该接口显示器的厂商是华硕。

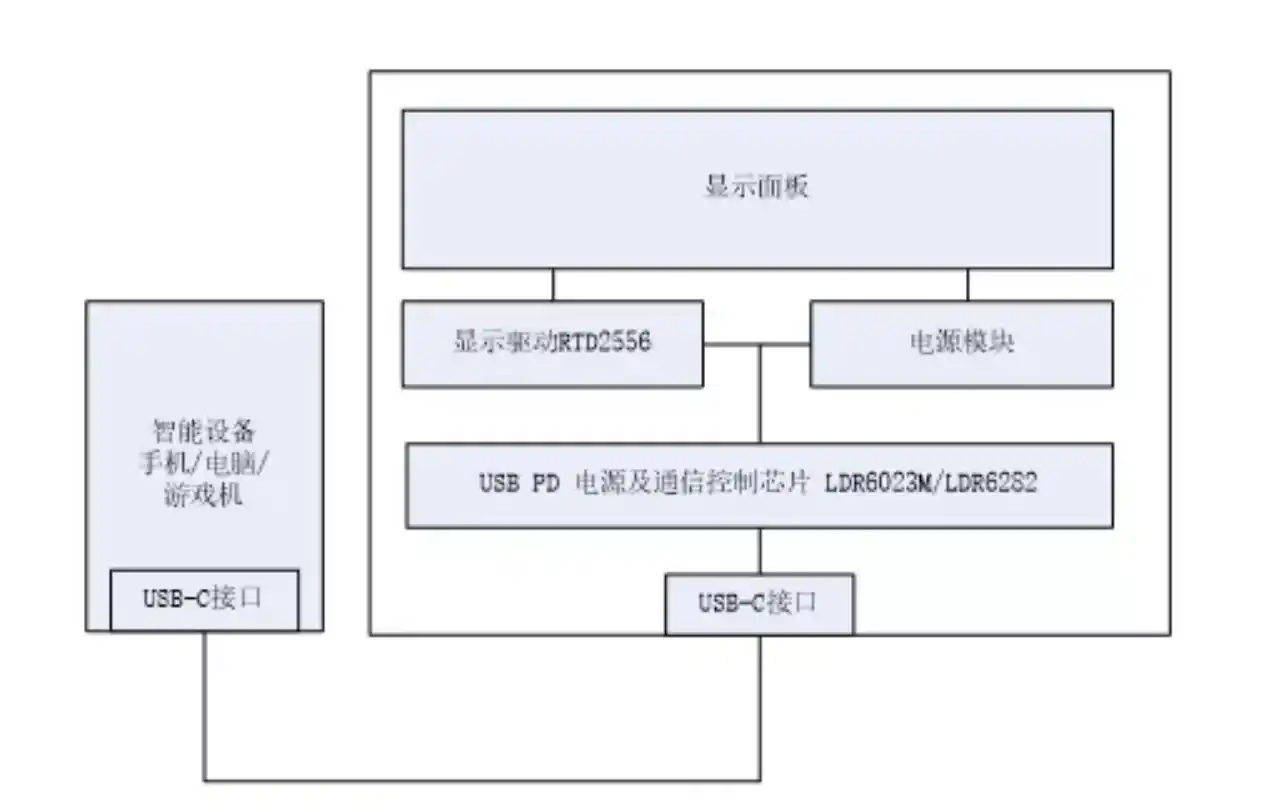

图2单USB Type-C接口显示器的结构框图 这种便携显示器，只需要一颗USB PD控制芯片，类似LDR6023M或者LDR6282即可实现功率和电源的同步传输。对于轻便的便携式显示器来说，这种技术架构最合适不过了。 第二种形态，单USB-C接口，同时具有HDMI/USB扩展和直流/交流供电的台式显示器。 这是桌面式显示器的典型形态，整个显示器通过直流圆口获得24V/3A的大功率输入，或者是交流电输入，内置大功率AC/DC变换电路。这种显示器的电源，除了为显示器自身供电外，还可以为通过USB-C接口接入到显示器手机或者笔记本电脑提供30W~40W左右的功率输出，像极了苹果具有MAGSAFE电源输出的显示器。
